Виды трековых светильников

Что такое трековая система освещения

Трековой системой называют конструкцию из нескольких светильников, которые крепятся к длинному коробу с электрокабелем внутри. Корпус из металла или пластика обеспечивает безопасность токопроводящих жил и удобство крепления, и называется треком. Специалисты именуют его «шиной», «направляющей», «рейкой», «планкой», «шинопроводом» или «токопроводом». Светильники могут группироваться в процессе монтажа либо свободно перемещаться по треку в процессе использования.

Что входит в комплект

Собрать трековую систему освещения несложно, как модульный конструктор. Важно учитывать требуемые параметры освещения и конфигурацию пространства, на которое будет крепиться трек. Чтобы разобраться, как установить трековый светильник, следует изучить все элементы системы.

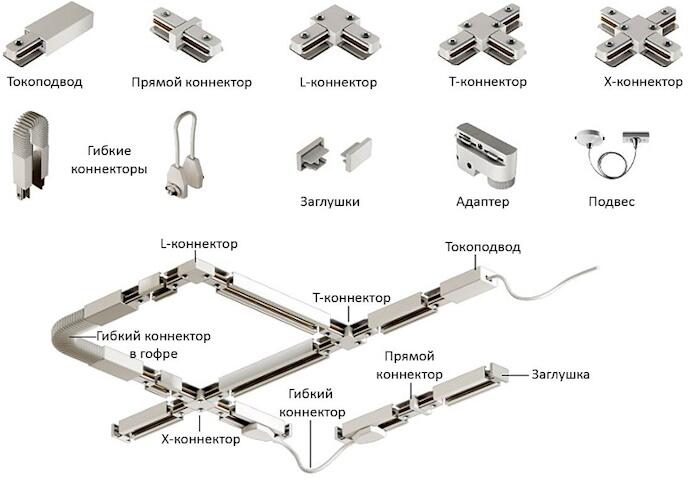

Обязательные составляющие комплекта:

• Треки (шины) – представляют собой рейки, длина которых 2 либо 3 метра. Чтобы получить необходимую длину планок, треки разрезаются при помощи обычной ножовки. Есть пластичные шины, которые можно изгибать.
• Токоподводящий коннектор (токоподвод) – первый участок электроцепи, который соединяется с кабелем. К нему подсоединяется первый трек, он может быть единственным.
• Трековые светильники с интегрированным адаптером или креплением, который служит для соединения с универсальным адаптером.

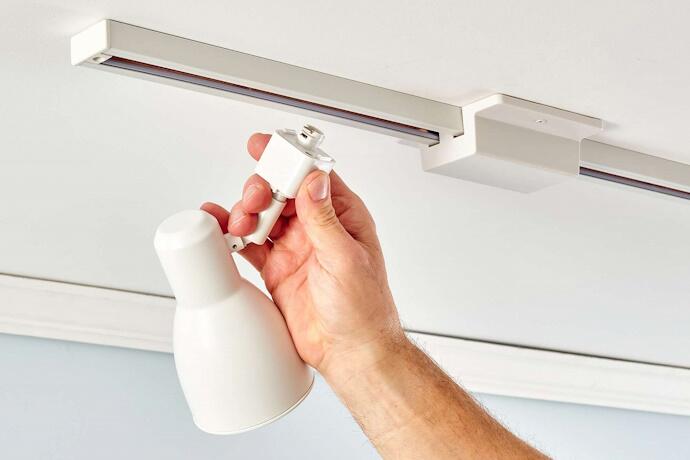

• Адаптеры, с помощью которых светильники фиксируются и подключаются к трекам.
• Прямые коннекторы (соединители). Различают внутренние варианты, с помощью которых происходит электрический контакт двух треков и наружные, которые кроме электрического соединения обеспечивают прочный механический контакт.
• Угловые коннекторы L-образного типа. Соединяют два трека под прямым либо другим углом. Есть конструкции с гибкими коннекторами, которые соединяют шины под любым углом.
• X-образные и T- образные коннекторы. Соединяют три или четыре рейки под углом 90 градусов.
• Заглушки, которые закрывают концы токопроводящей шины.
• Крепежные элементы, с помощью которых шины крепятся к поверхности. Они бывают жесткие и гибкие.

Аргументы в пользу трекового освещения

Светильники на шинопроводе востребованы, как в жилых помещениях, так и в коммерческих пространствах. Они универсальны и удобны, а утилитарный дизайн отлично вливается в помещения разного стиля. Трековую систему освещения можно установить на любой поверхности, она может использоваться как общее, рабочее или акцентное освещение. Решение выбрать трековый светильник дарит множество плюсов:

• Множество вариантов, установки, перемещения и регулировки. Возможно наращивание треков, передвижение светильников, изменение направления и фокусировки лучей.
• Функциональная заменяемость. Унификация адаптеров позволяет в одной трековой системе использовать светильники разного стиля и производителей без проведения электромонтажных работ.
• Оперативный монтаж. Быстро и без особых трудовых затрат можно выполнить подключение трековых светильников на потолке большой площади со сложными инженерными коммуникациями.
• Экономия пространства. В некоторых ситуациях только благодаря трековому освещению можно получить необходимый световой контраст.
• Экономия расходов на монтаж. Финансовые и трудовые затраты на установку трековых светильников значительно ниже, чем на обустройство потолочных светильников подвесного или накладного типа.
• Экономия расходов на электроэнергию. В трековых системах освещения используется светодиодные устройства.

Разновидности трековых систем

Конструкция системы определяется типом трека. Различают два вида структуры: механическую и магнитную. Они используются как в пространствах коммерческого и промышленного назначения, так и в жилых помещениях.

Трековые системы механического типа

К механическим системам относятся треки П-образной формы, которые подключаются к кабелю, с напряжением в 220 В. Для их фиксации используются пружинные адаптеры или другие крепежные элементы. Перенос светильника в механическом треке с одного мета на другое возможен, но требует выполнения несложных монтажных работ.

В зависимости от числа медных проводников они могут быть однофазными, с двумя жилами (фаза и ноль), либо трехфазными (три фазы и ноль). Их отличие в количестве групп освещения, которые можно смонтировать. Однофазный трек используется для установки одной группы, а трехфазный для монтажа одной, двух либо трех, все зависит от выбора.

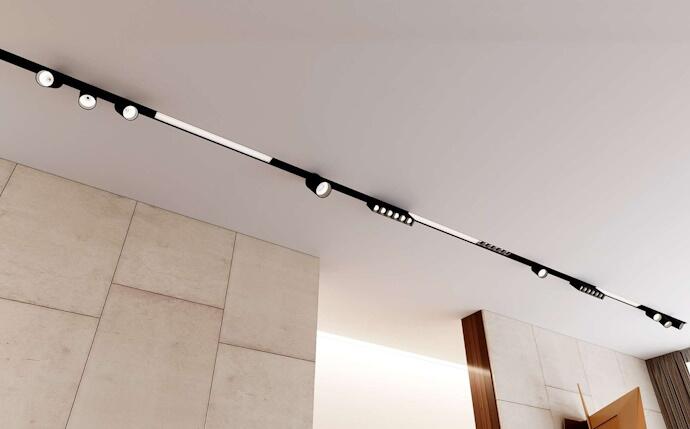

Трековые системы магнитного типа

Светильники, установленные на магнитный шинопровод, используют низковольтные источники тока, в диапазоне от 12 до 48 В. Такое напряжение обеспечивается понижающим трансформатором. Внутри шинопровода проложена магнитная токопроводящая пластина, к которой примагничиваются светильники. При желании их можно легко передвинуть на другое место.

Магнитные системы отличаются удобством, привлекают стильным внешним видом, но по функциональности уступают механическим системам из-за низкой мощности прожекторов.

Виды шинопроводов для трековых светильников

В зависимости от способа крепления источников освещения различают:

• Встраиваемые трековые системы. Они монтируются в пазы натяжного или гипсокартонного потолка, бетонного перекрытия либо декоративных элементов. Трек с кабелем полностью прячется в полость зазора, оставляя снаружи лишь элементы крепления.

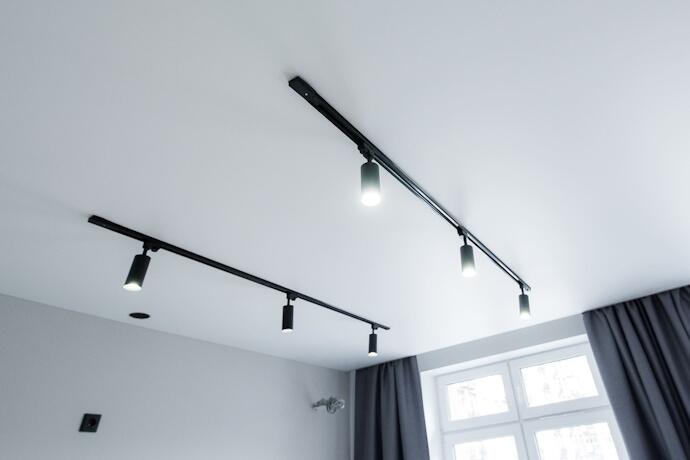

• Накладные трековые системы. Шинопровод крепят к поверхности с помощью саморезов. Монтаж системы возможен в любое время, а не только во время ремонта помещения. Привлекательный внешний вид закрытых конструкций не требует дополнительной декоративности.

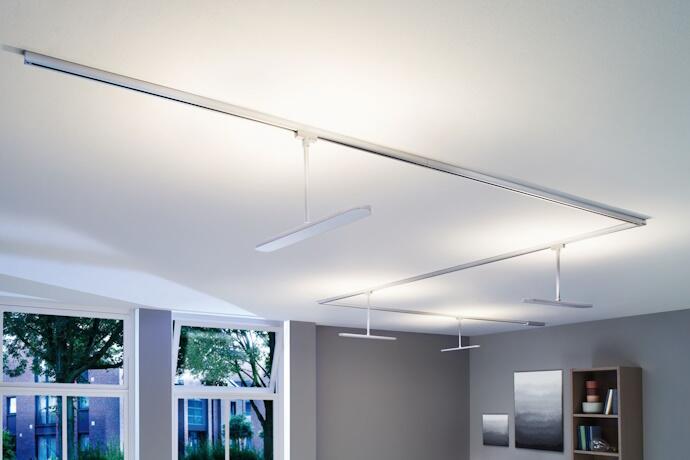

• Подвесные трековые системы. Относятся к конструкциям закрытого типа. Для подвешивания шинопровода к потолку используется тонкий трос. Это отличное решение для помещений с потолками разного уровня.

По типу напряжения используются:

• Линейные системы, с прямым подключением к электрической сети.
• Низковольтные системы, работающие при использовании понижающего трансформатора.

Виды и особенности трековых светильников

Разнообразие трековых светильников на шинопроводе позволяет подобрать подходящий вариант для обустройства любых помещений:

• Линейные светильники, светодиодные и люминисцентные. Для магнитных систем подходят только LED приборы линейного типа.
• Светильники карданного типа. Их отличает оригинальная конструкция шарниров. Один общий корпус объединяет группу светильников из 2, 3 и более штук. У каждого светильника независимый поворот.
• Светильники на гибком подвесе. Декоративно смотрятся за счет закрытых плафонов или абажуров.
• Споты точечного типа. Основное отличие – узконаправленный луч, угол рассеивания не превышает 16°. Лучшее решение для акцентного освещения.
• Светильники, у которых регулируется цветовая температура ИС. Системы с разными группами светодиодов, у которых различный спектр излучения.
• Светильники с равномерным широкоугольным рассеиванием. В конструкции используются матовые лампы или линзы.
• Прожекторы со сменными оптическими элементами. Обеспечивают изменение угла рассеивания и светового оттенка.
• Прожекторы с фиксированным фокусом, который обеспечивается линзой или рефлектором.

Управление трековым освещением

Работа трековых систем регулируется с помощью ручного, дистанционного и полностью автоматического управления. Корректируются разные параметры:

• включение и выключение осветительных приборов
• световой поток – диммирование
• фокусировка светового пятна
• цветовая температура
• направление потока света

Статика и динамика

Разные параметры трековой системы освещения используются в торговых центрах для фокусирования внимания на отдельных товарах, на выставках либо в театрах. Особое значение придается динамичному управлению.

Принцип основан на определенной периодичности изменения заранее установленных и запрограммированных параметров. Для выделения статично расположенных товаров используется динамичная подсветка. Это привлекает внимание потенциальных покупателей товаров.

Диммирование светодиодных трековых светильников

Изменение потока света от минимума к максимуму называют диммированием. Преимущества функции:

• возможность выбора идеального освещения помещения
• регулирование потребления электроэнергии
• создание привлекательных и необычных динамических эффектов

Чтобы управлять трековой системой, необходимо подключение к диммеру каждого прибора. Фазовый диммер TRIAC заменяет обычный выключатель и управляет разными источниками света. Это могут быть лампы накаливания, галогенные или люминисцентные лампы. Устройство управляется вручную либо с помощью пульта.

Современные системы трекового освещения могут оборудоваться блоком Bluetooth и специализированным программным обеспечением.

Особенности монтажа трековых систем

Справиться со сборкой трекового освещения может даже непрофессионал, но подключать трековый светильник должен квалифицированный специалист. Это гарантирует продолжительную работу устройства без поломок и обезопасит неопытных любителей от проблем. Только мастер знает, как подключить трековый светильник на шинопроводе к электрической сети.

Способы установки

Накладную шину можно зафиксировать на плоскости разными способами:

• с помощью крепежных элементов
• с использованием жестких кронштейнов
• на подвесы

Встраиваемый трек монтируется:

• в штробу бетонного потолка
• в пространство между листами обшивки
• в пространство между участками натяжного потолка

Монтаж трехфазной трековой системы

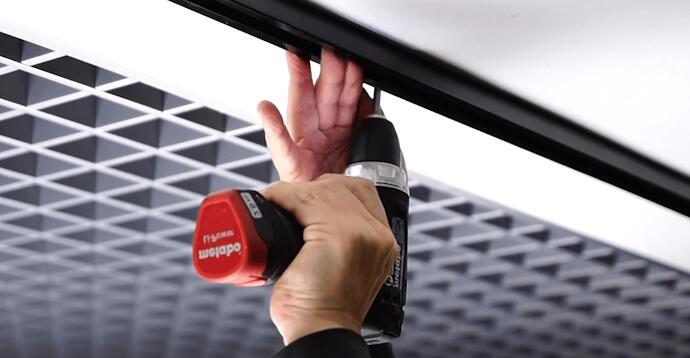

Давайте разберемся, как крепятся трехфазные трековые светильники к потолку. Для начала все составляющие системы выкладываются на просторной плоскости и соединяются. Если необходимо, проводится нарезка стандартных реек на расчетную длину. Для проверки неразрывности электроцепи используется тестер. Если система работает, выполняется ее монтаж в несколько этапов:

• Разметка потолка с установкой крепежных элементов
• Крепление прямых отрезков контура шинопровода с коннекторами. Крепежные винты не доворачиваются до предельного состояния
• Соединение отдельных участков системы с установкой заглушек и затягиванием всех крепежных элементов
• Подключение электроподвода к электросети
• Установка светильников
• Настройка параметров освещения

Часто возникает вопрос, как монтировать трековый светильник на подвесах? Все очень просто: обычные коннекторы заменяются накладками для дополнительной жесткости трековой системы.

Как подключить трековые светильники магнитного типа к сети

В магнитных шинах отсутствуют медные жилы, как в механических треках. Основа магнитной системы – токопроводящие медные пластины с покрытием из полимера, которые фиксируются внутри профиля. Механический и электрический контакт обеспечивают пластины. Угловые коннекторы формируют повороты.

Особенность магнитных конструкций в возможности монтажа в двух плоскостях. Трек может переходить со стены на потолок и обратно. В процессе монтажа соблюдается несколько нюансов:

• понижающий трансформатор монтируется в произвольном месте
• для соединения токоподводящего элемента с трансформатором используется двужильный кабель
• адаптеры отсутствуют, светильники примагничиваются в любом месте, выбранном произвольно

Где используется трековое освещение

Первым протестировал функциональность и удобство трековых светильников промышленный сектор. Позже универсальные системы освещения появились в торговых залах магазинов класса «люкс». Завоевав звание стильных и престижных, трековые светильники появились в интерьере офисных зданий, жилых домов и квартир.

Современные трековые системы освещения используются в разных сферах:

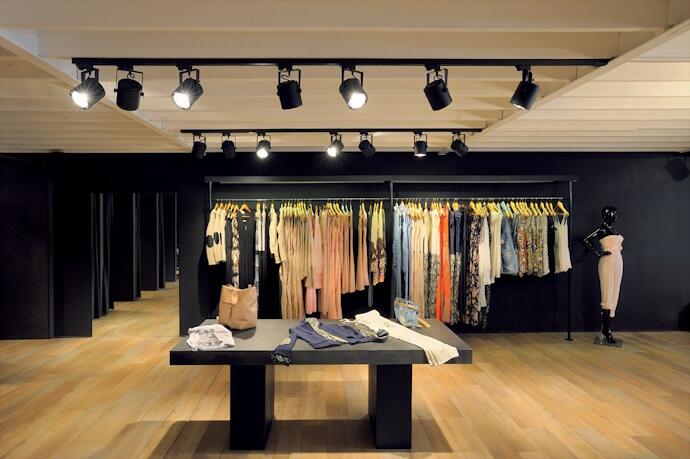

• Торговля. Подсветка закрытых витрин и отрытых стеллажей в продовольственных магазинах и супермаркетах. Выбор трековых светильников в качестве дополнительной подсветки для товаров парфюмерно-косметической группы, обуви и одежды – отличное решение.

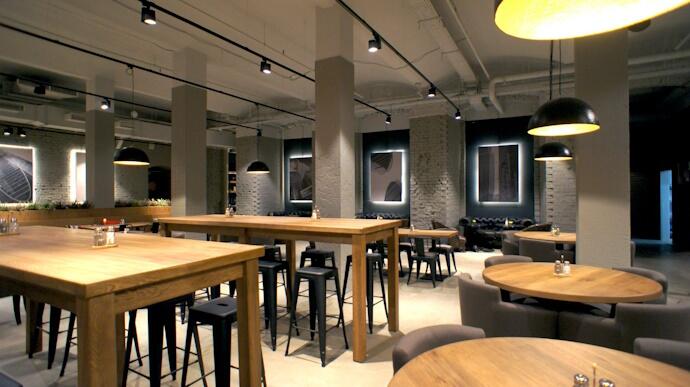

• Сфера общественного питания. В ресторанах и кафе подключение трековых светильников придает стильный вид интерьеру.
• Сфера обслуживания. Парикмахерские и салоны красоты используют разные лампы для трековых светильников, создавая максимальное удобство для работников.
• Промышленные предприятия. В производственных цехах устанавливается локальное освещение непосредственно над рабочими местами, чтобы обеспечить достаточный поток света.
• Выставочные залы. Используются лампы направленного света для фокусирования внимания на отдельных элементах экспозиции.

Особое внимание уделяется использованию светильников, которые крепятся к собранному шинопроводу, в квартирах и частных домах. Они гармонично дополняют интерьер современной спальни, кабинета, кухни, прихожей. Создают удобство в гардеробной, отлично смотрятся на балконе или террасе.

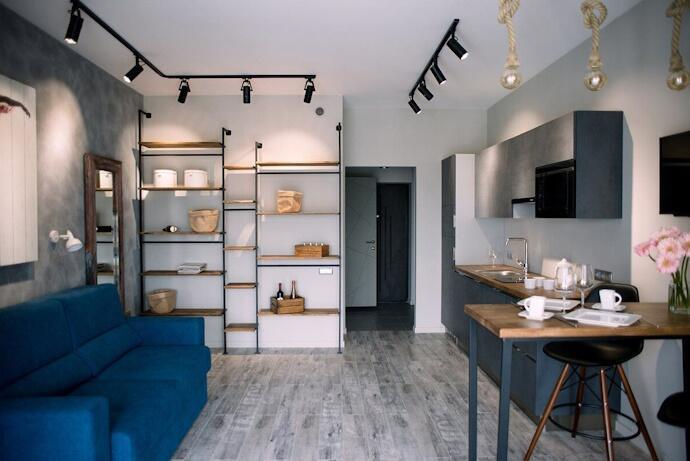

Правильное формирование схемы и использование разных видов треков для трековых светильников позволяет зонировать квартиру. Отдельные участки жилого пространства подсвечиваются ярко, создавая удобство для учебы или работы. Остальные зоны остаются в тени, обеспечивая максимальный комфорт для отдыха.

Как выбрать трековые светильники

При выборе системы освещения учитывается размер помещения, его назначение и стилевое оформление. При оформлении промышленных и коммерческих предприятий в приоритете такие аспекты, как нормы освещенности и технические возможности: как подключить трековые светильники к сети, чтобы обеспечить безопасность работников и посетителей.

При обустройстве домашнего пространства на первое место выходят другие особенности: стиль, удобство и комфорт.

Разнообразие видов трековых светильников для натяжных потолков и потолков другого типа позволяют подобрать подходящий вариант для каждого помещения.

Интерьер классического стиля лучше дополнить однофазными моделями разнообразной формы и дизайна. С их помощью можно создать полноценное освещение жилого помещения любой площади, обеспечить локальную подсветку отдельных зон либо сделать акцент на отдельных предметах декора.

Для зонирования помещения и создания нескольких разнообразных осветительных групп рекомендуется делать выбор в пользу 3-фазных моделей. Комнаты небольшой площади украсят эффектные подвесные экземпляры. Они с визуальной легкостью создадут необходимый уровень яркости.

Пространство кухни современного стиля дополнит группа светильников на шинопроводе, который можно разместить над рабочим столом или обеденной группой.

Разнообразие светодиодных ламп позволяет выбрать подходящие варианты для шинопровода любого типа и правильно их подключить к сети. Преимущество трековых систем освещения не только в их многофункциональности, но и в способности органично вливаться в пространство любого назначения и стиля.
